【概要描述】閘門綜合自動化監控系統以“無人值守”為設計原則，采用SCADA系統結構，通過傳感技術、自動化控制技術、計算機軟硬件技術、網絡通信技術等，為用戶提供了一套既可現地對閘門進行控制，也可遠程通過計算機進行閘門啟閉的自動化控制系統，該閘控系統主要通過檢測閘門上/下游水位、閘門荷重、閘門啟閉狀態與開度、圖像信息采集與傳輸，達到能夠在監控中心遠程控制閘門啟閉以及閘門自動控制和系統聯動，能夠?qū)⑺?、流量、視頻畫面等與閘控系統集中顯示在一個軟件畫面中，使得遠方操作更加可視，達到無人值守、統一調度的目標。
1
1
閘門監控系統
【概要描述】閘門綜合自動化監控系統以“無人值守”為設計原則，采用SCADA系統結構，通過傳感技術、自動化控制技術、計算機軟硬件技術、網絡通信技術等，為用戶提供了一套既可現地對閘門進行控制，也可遠程通過計算機進行閘門啟閉的自動化控制系統，該閘控系統主要通過檢測閘門上/下游水位、閘門荷重、閘門啟閉狀態與開度、圖像信息采集與傳輸，達到能夠在監控中心遠程控制閘門啟閉以及閘門自動控制和系統聯動，能夠?qū)⑺?、流量、視頻畫面等與閘控系統集中顯示在一個軟件畫面中，使得遠方操作更加可視，達到無人值守、統一調度的目標。
- 分類：智慧水利
- 作者：
- 來源：
- 發布時間：2021-07-02
- 訪問量：0
閘門綜合自動化監控系統以“無人值守”為設計原則，采用SCADA系統結構，通過傳感技術、自動化控制技術、計算機軟硬件技術、網絡通信技術等，為用戶提供了一套既可現地對閘門進行控制，也可遠程通過計算機進行閘門啟閉的自動化控制系統，該閘控系統主要通過檢測閘門上/下游水位、閘門荷重、閘門啟閉狀態與開度、圖像信息采集與傳輸，達到能夠在監控中心遠程控制閘門啟閉以及閘門自動控制和系統聯動，能夠?qū)⑺?、流量、視頻畫面等與閘控系統集中顯示在一個軟件畫面中，使得遠方操作更加可視，達到無人值守、統一調度的目標。
? 系統功能
★ 圖形化模擬現場情景，實時顯示閘門開啟高度和閘門狀態；
★ 實時顯示現場電壓、電流信息，詳細掌握設備運行情況；
★ 完善的事件記錄。記錄閘門每次動作的時間及開啟高度；
★ 豐富的告警信息。閘門上限告警、下限告警，電壓過高；過低告警，電流過高告警等。
★ 可集成水位信息，實時顯示當前水位高度；
★ 可集成顯示現場視頻監控畫面，遠程操作更加便捷。
? 系統特點
★ 所有部件均采用工業級產品，可靠性高，穩定性高。
★ 全方面的保護措施，包括：電機保護、相序保護、過載保護、閘門低限位保護、電流超范圍保護、電壓超范圍保護等。
★ 豐富的通信接口形式，包括：網絡通信、無線通信、串口通信等。
★ 軟件功能模擬現實場景的圖形化人機界面，畫面友好，信息豐富。
★ 可擴展性高，可接入渠系水位測量信號，或流量信號等。
★ 軟件可同步實時顯示現場視頻監控畫面，真正做到統一調度、無人值守。
★ 閘門定位精度高，最高可達毫米級。
★ 采用國際通用開放協議的現場總線和接口。

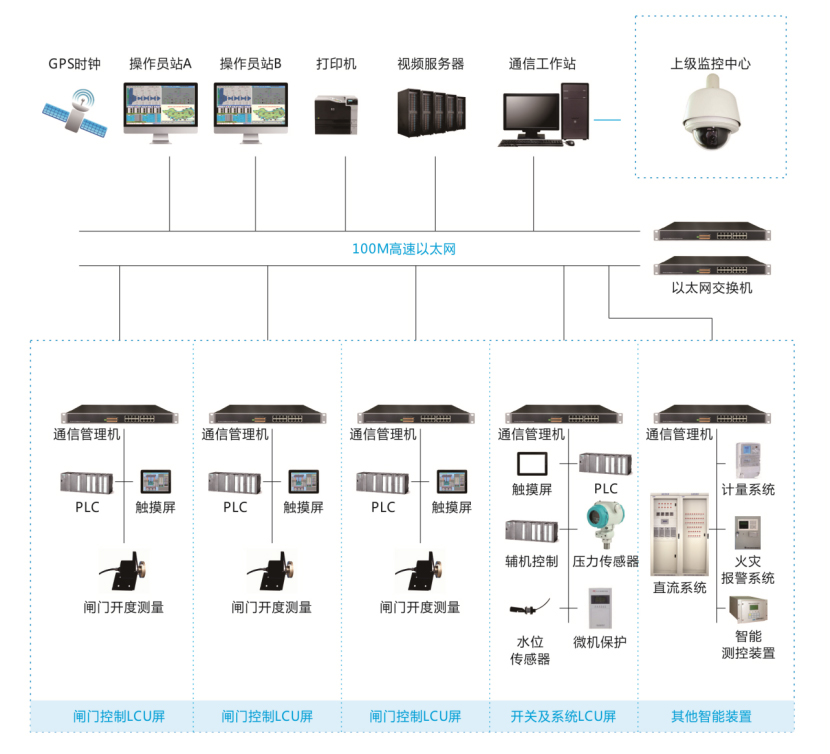

? 系統架構
